ドロップインシリーズ 取り付け上のご注意

DELICIA 受け継ぐデザイン、進化し続ける機能。
Flash形式のファイルをご覧いただくには、アドビシステムズ社から無償提供されているFlash Playerが必要です。

価格は全て税抜表示

開口寸法のご案内

MY CHOICEを設置する場合は、開口寸法にご注意ください。
1つの場合、2つ連ねる場合、3つ連ねる場合で、それぞれ必要な開口寸法が異なります。
詳しくは、下記の表をご参照ください。

  • 1つの場合

    1つの場合のイメージ

    開口寸法
    幅 : 268mm
    奥行き : 490mm
  • 2つ連ねる場合

    2つ連ねる場合のイメージ

    開口寸法
    幅 : 561mm
    奥行き : 490mm
  • 3つ連ねる場合

    3つ連ねる場合のイメージ

    開口寸法
    幅 : 854mm
    奥行き : 490mm

※Black ・ Clear Silver とも、開口寸法は同じです。

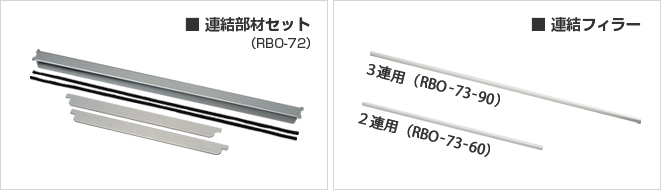

連結方法について

複数のMY CHOICEを連結する場合には、別途オプションの「連結部材セット(RBO-72)※1」が必要になります。また、「連結フィラー(RBO-73-60/90)※2」を使用することで、見た目をより美しく見せることができます。

※1 コンロを連結する際に使用します。2連の場合は1セット、3連の場合は2セット必要です。
※2 コンロを連結した際の前後の化粧として使用いたします。前後に取り付ける場合は、2本必要となります。

連結方法についてのイメージ

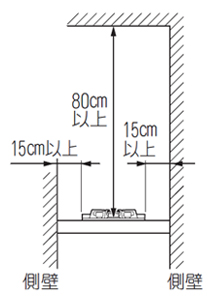

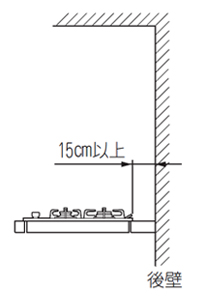

周囲に可燃物(木製の壁、棚など)のある場合はつぎのようにしてください

機器と壁との間隔の側面は15cm以上、後面は15cm以上、天井は80cm以上離して設置します。

取り付け上のご注意のイメージ 取り付け上のご注意のイメージ

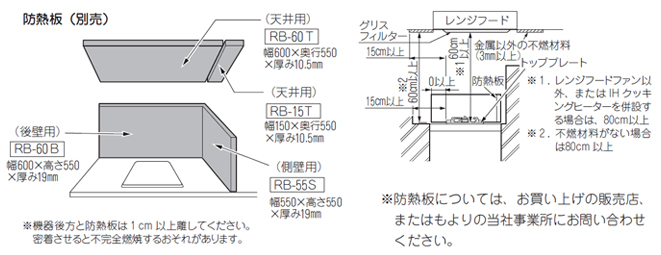

防熱板について

可燃性の壁(ステンレス板などを張りつけた可燃性の壁も含む)から側面および後面は15cm以上、また、上部はトッププレート上面から80cm以上離して設置できない場合は壁面に防熱板を取り付けてから設置します。調理台・流し台の側面などが可燃性で機器のトッププレートより高い場合も、流し台側面を保護してください。

防熱板についてのイメージ

防熱板の購入に関して

防熱板はリンナイの公式部品販売サイト「R.STYLE(リンナイスタイル)」にて販売しております。購入前に注意事項をご確認のうえご購入ください。

  • ※お客様のお宅にガスを供給しております事業者(◯◯ガス、◯◯プロパンなど)、最寄のリンナイガス器具取扱店でも、ご購入いただけます。
  • ※「R.STYLE(リンナイスタイル)」ではお客様自身で交換できる部品(ごとくやバーナーキャップなど)のみ販売しております。

その他

オーブン接続はできません。
